感動のサウンドを。サブウーファーをDIYで車に取り付ける方法

私の乗っている車(ジムニー)は純正スピーカーがしょぼく、ちょっと音量を上げるとすぐに低音が割れてしまうのが悩みでした。。。
f:id:sunooo:20151121102956j:plain
これまでなんとなく我慢していたのですが、「音楽が好きなんだから、そこはちょっとだけお金をかけてみても良いのではないか?」とふと思い立ったので、サブウーファーを自力で取り付けしてみました。

記事概略

  • ジムニーにサブウーファーを取り付けた。所要時間は1時間少々。
  • DIY経験は豊富だが、カーステをいじくった経験はわずかにある程度。ほとんど初級者レベルだがなんとかできた。
  • もちろん、試される方は自己責任で!

スポンサーリンク



準備物

ウーファーを入手します。
f:id:sunooo:20151121163938j:plain

それから、赤白のRCAケーブルと、ギボシ端子を分岐させるY型接続端子というもの
f:id:sunooo:20151121163958j:plain

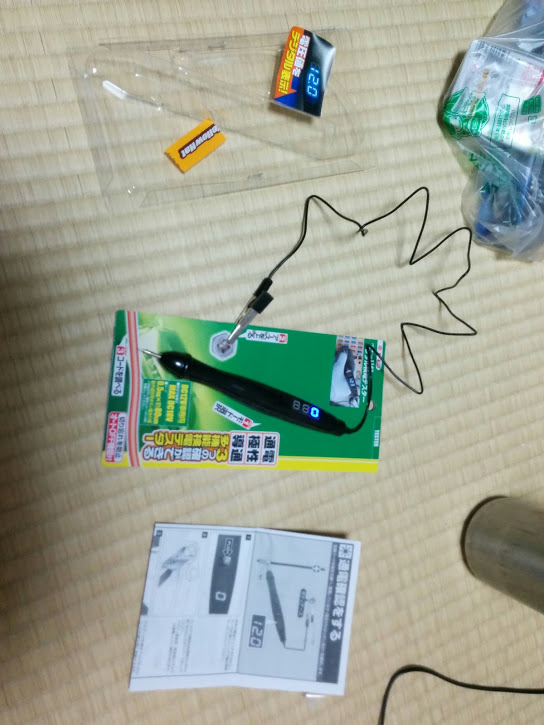

念のため、検電テスター
f:id:sunooo:20151121164053j:plain

使用する工具は、#2のドライバーと、ミニソケットレンチセット。
以上を揃えて愛車にGOします。

オーディオのフロントパネル(内装)のはがしかた

灰皿を取り出します。
f:id:sunooo:20151121100230j:plain

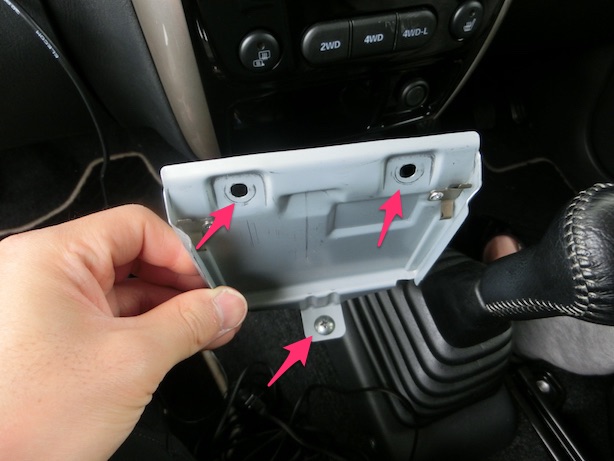

すると、灰皿受けがネジで3箇所固定されているので、ドライバーで外します。
f:id:sunooo:20151121110338j:plain

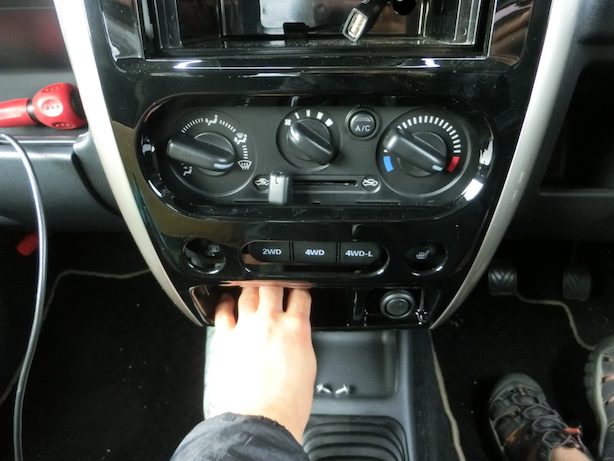

外した部分に手を突っ込んで、手前に引っ張ります。「ガゴッ」という音がしてパネル下部が浮いたらOK。
f:id:sunooo:20151121100248j:plain
隙間に手を突っ込んで、パネル上部も外していきます。
毎回内装を剥がす時は爪を折らないかドキドキするのですが、問題ありませんでした。(内装剥がしも要りませんでした)

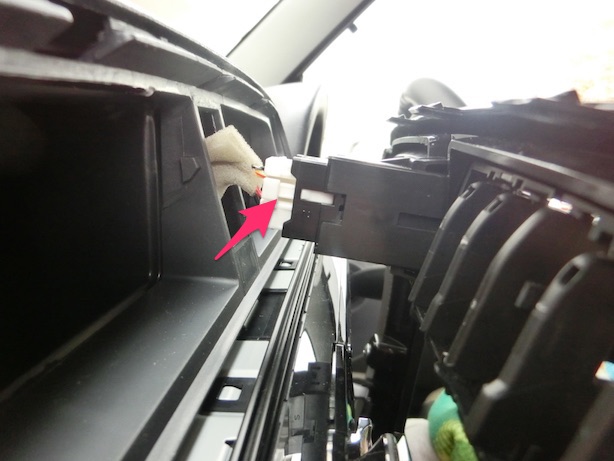

パネル上部のハザードのコネクタを外します。助手席側にある白い爪を押さえながら引っ張ると外れます。
f:id:sunooo:20151121110302j:plain

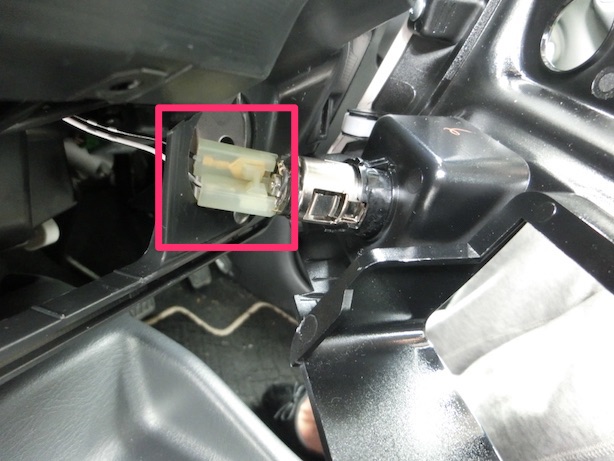

パネル下部のシガーソケット。プラスチックの部分を引っ張るだけで取れます。
f:id:sunooo:20151121110239j:plain

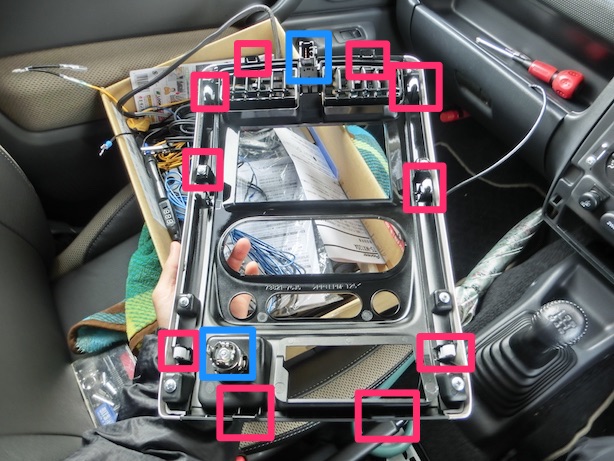

パネル裏側全景。
f:id:sunooo:20151121100354j:plain
爪は赤い四角の部分。青い四角は上がハザード、下がシガーソケットです。

オーディオデッキの外し方

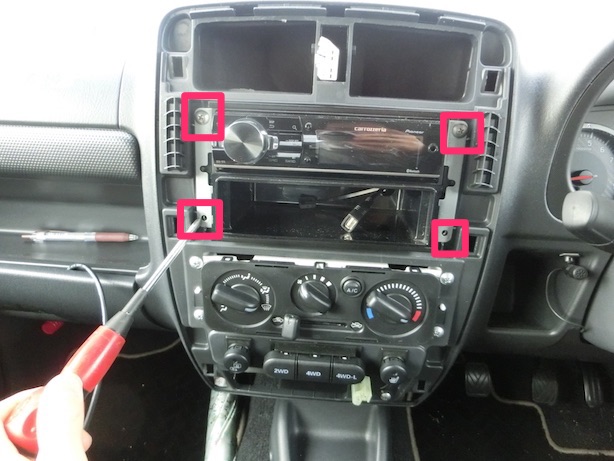

4箇所ネジを外すだけ。
f:id:sunooo:20151121100448j:plain

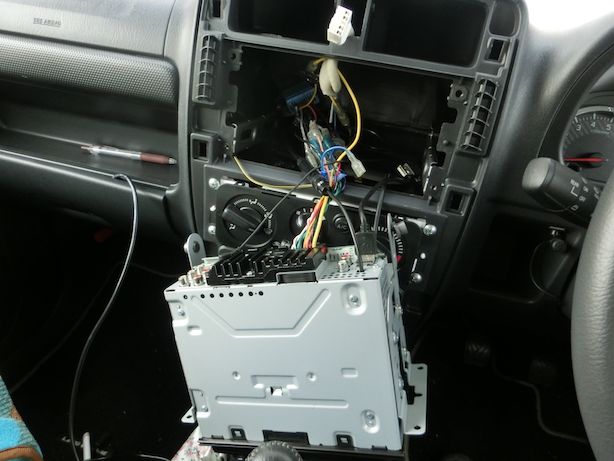

金具ごとゆっくり引き出します。
f:id:sunooo:20151121100531j:plain

内装に傷がつきやすいので、気になる方は事前に養生しておくと良いでしょう。

配線接続、アースの確認方法、仮チェック

ウーファー側の配線全景はこんなかんじ。
f:id:sunooo:20151122065546j:plain
それぞれ、以下のような組み合わせで配線していきます。

配線の種類(色) ウーファー側 車側
アース(黒) クワ型端子 ボルトとナット
システムリモートコントロール(青白) ギボシ(丸&平)オス ギボシ(丸or平)メス
常時電源(黄) ギボシ(丸)オス ギボシ(丸)メス
RCA(赤白) RCAメス RCAオス

エーモン/端子編

実際に車の中はこのようになっていました。
黒い線がアース。ボディアースでもよかったのですが、中を開けたらアース線が来ていたのでこれを使います。
f:id:sunooo:20151121100654j:plain
8mmの六角ボルトでしたので、同サイズのレンチと、ドライバーを使って緩めます。

青白ストライプがシステムリモートコントロール
f:id:sunooo:20151121101509j:plain
これはギボシ端子(平型でした)で接続

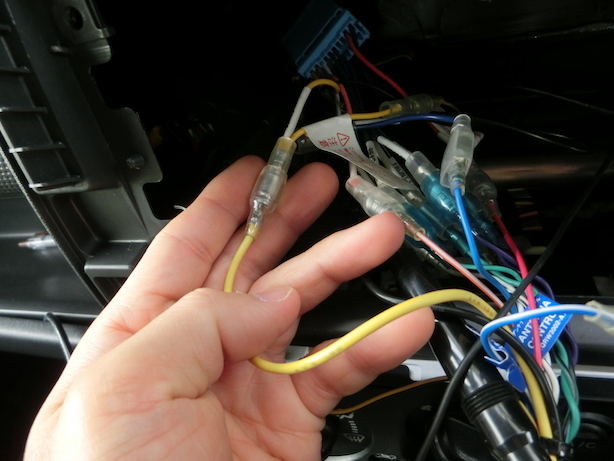

黄色い線が常時電源。これは最後につなぎます。
f:id:sunooo:20151121100552j:plain
既存の配線も2股に分かれていたのですが、1つはカーステに。もう1つはETCに使われていたので、Y型端子を使ってここをさらに分岐させます。

==
アースを外したり、常時電源を分岐させたりする際にETCの電源も一旦外してしまうことになるのですが、配線をし直せば元どおりETCは使えます(実際に高速に乗ってチェックしました)。再セットアップ作業も要りませんのでご安心を。

ETCはセットアップ情報の記憶はETC車載器ではなく、ORSEのセンターですから、バッテリーを交換しても全く関係ありません。
ETCとナビの事ですがバッテリー交換で取り外しした場合再度セットアップとか... - Yahoo!知恵袋

==

検電テスターで電圧を確認すると、12.数ボルト来ていたのでとりあえずここの配線を使います。
先々気が向いたらバッテリー直の配線をやってみようかな。

f:id:sunooo:20151121101247j:plain
商品取説も「10A以上取れるところから電源取って」と書いてあるだけですので大きな支障はないでしょう。

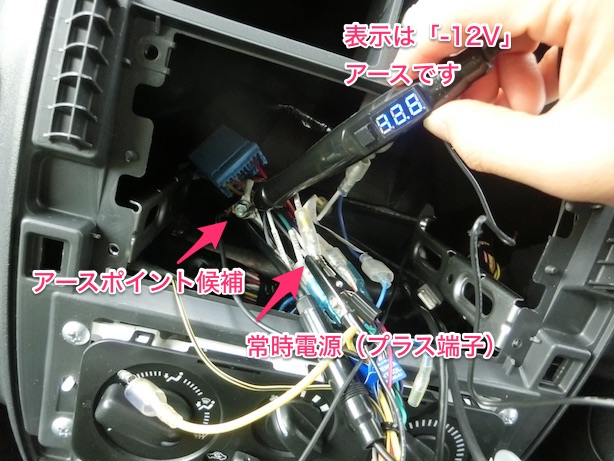

念のため、アースの確認もします。
f:id:sunooo:20151121101121j:plain

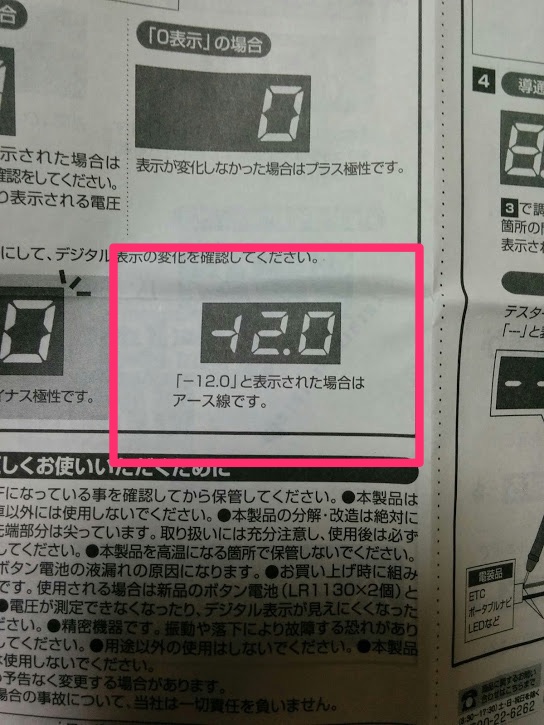

テスターのワニグチクリップをプラス端子に接続し、黒い配線が繋がっているアースポイントと思われる部分にテスターの先端を当てると「-12」との表示が(明るい場所だと表示が見づらい(笑))。

テスターの取説どおり。問題ありませんね。
f:id:sunooo:20151121171119j:plain

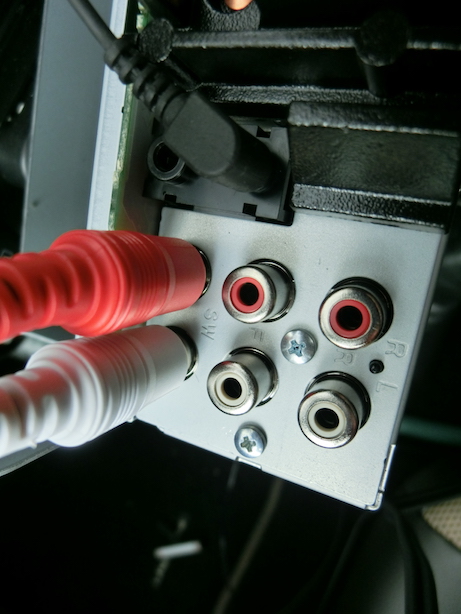

オーディオデッキ裏の「SW(たぶんサブウーファーのこと)」に赤白のRCAケーブルを接続します。
f:id:sunooo:20151121101228j:plain

仮接続全景。一旦この状態で動作確認をします。
f:id:sunooo:20151121103130j:plain

キーを回し、デッキの設定をサブウーファーONにすると、ちゃんと低音が鳴ります!
発熱、異音、異臭等がないことももちろん確認しましょう。

車内の配線の引き回し方

キーを切り、仕上げの配線を行っていきます。
デッキが収まる部分を覗くと、下まで空洞(多少配線がごちゃついていますが)になっているので、助手席足元まで線を這わせます。
f:id:sunooo:20151121104436j:plain
シフトノブ奥のカーペット?も手でめくれますのでここに配線を隠します。

丸で囲った部分に束ねた配線を隠します。まるで臭いものに蓋をするかのような感じ(笑)
f:id:sunooo:20151121104519j:plain
シフトノブカバーもネジで4箇所とまっているだけなので外すと作業が楽です。

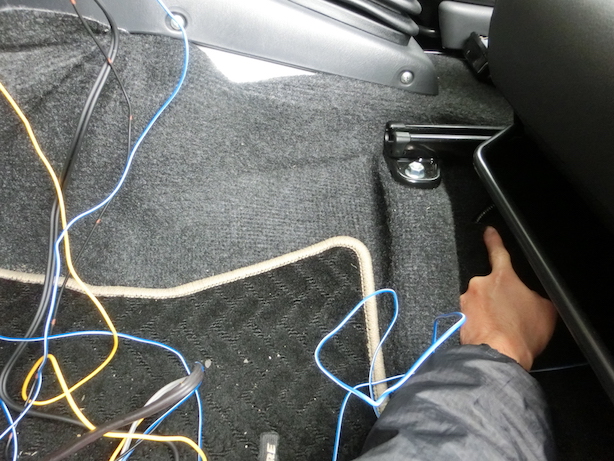

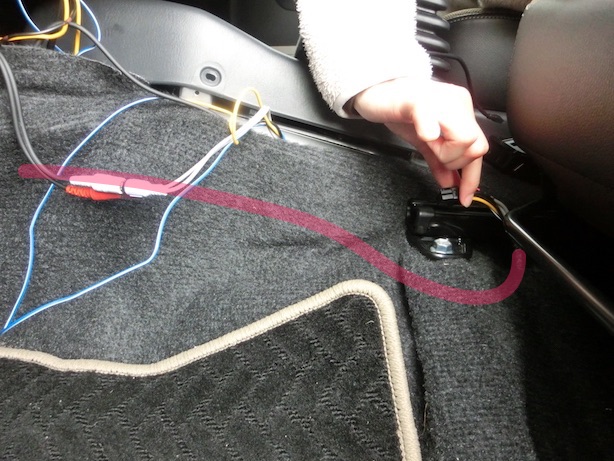

助手席下にカーペットの穴が空いてる(ヒートシーター用の配線が来ている様子)ので、そこを配線の出口とします。
f:id:sunooo:20151121104538j:plain

f:id:sunooo:20151121105208j:plain
配線(ウーファー側)はコネクタで小綺麗に処理されていますので、配線さえ通してしまえばあとはウーファー本体に接続するだけ。

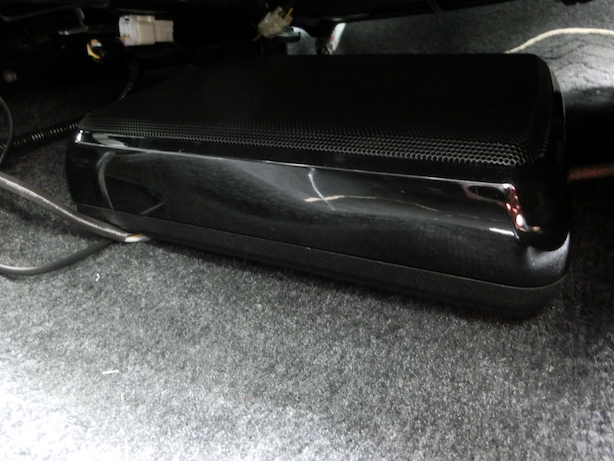

助手席下を覗くとこのとおり。
f:id:sunooo:20151121105648j:plain
特に何もせずポンと置いただけです。気になる方はネジ止めや、マジックテープシールで固定するとベストでしょう。

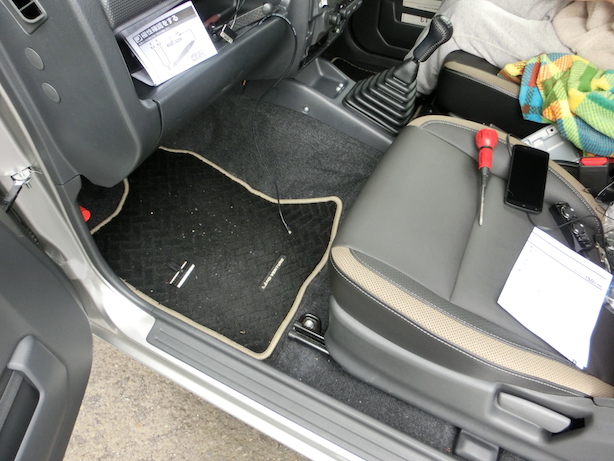

ぱっと見
f:id:sunooo:20151121105711j:plain
言われなければまず分かりません。

残りは、内装を逆の順序で元どおりにするだけです。
1点だけ注意。フロントパネルは下の方から取り付けないと、うまく元どおりにならないようです。(外すときもはめるときも下からの方がやりやすい)

感動のサウンド!ドライブが30倍ぐらい楽しくなる!

デッキ側でサウンド調整をすると感動の低音!!!まるでクラブにいるときのような質の高いBGMが楽しめるようになりました。

今回の作業のおかげで、私の所有物の中で車の中が一番の快音空間に!!!

近所迷惑にならないように音量には気をつけつつ、普段はしないドライブを3時間もしちゃいました。もちろん、夫婦そろってノリノリで(笑)

今回のように、1時間少々で簡単にDIYできちゃうサブウーファーの取り付け、これでドライブが30倍楽しくなることに興味があれば、ぜひぜひあなたも試してみてください!
